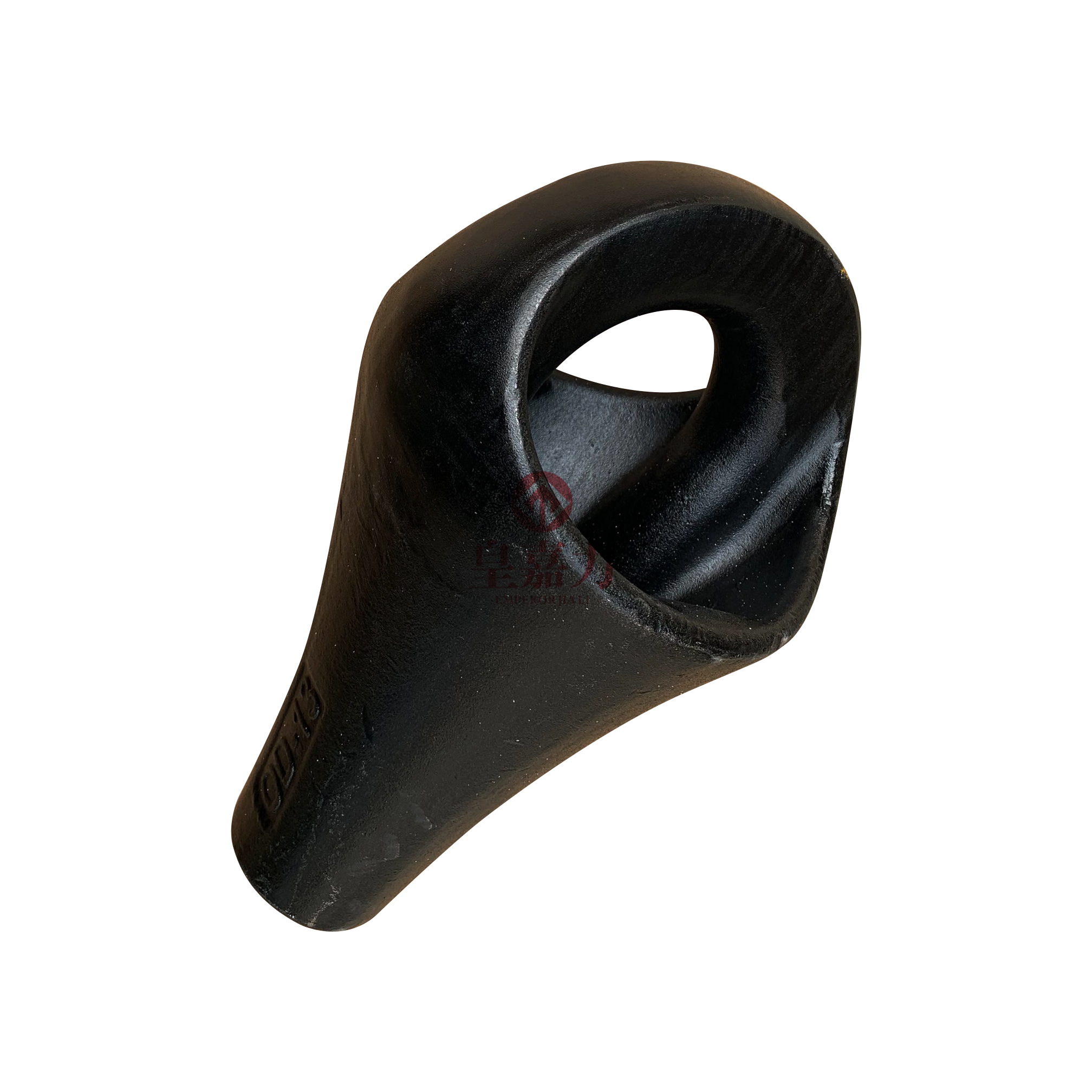

梨形绳套
梨形绳套
桥式抓斗卸船机在使用抓斗进行煤炭、矿粉等散货装卸时，为了快速的更换各种抓斗，
而在卸船机钢丝绳和抓斗开闭钢丝绳端安装钢丝绳梨形绳套，梨形绳套之间采用C型快速卸扣进行连接。
抓斗在闭合状态下，抽出部分钢丝绳通过该连机组顺利绕过开闭滑轮，使得抓斗可以提升到较为理想的高度。
梨形绳套与钢丝绳的连接采用巴氏合金浇注进行制作。梨形绳套一般可进行2-3次重复浇注使用，合金浇注时温度≤360℃，
当温度超过360℃时，梨形绳套将失去出厂时所具有的热处理后较好的机械性能。
浇注前应进行预热，预热温度一般在105℃-175℃，外侧采用石棉包裹，使之在浇注后得到匀速缓冷。当梨形绳套在下一次
重复浇注前应采用箱式电阻炉进行一次380℃的中温回火，保温时间≥3小时，出炉后空气冷却,以消除产品在局部重复加温后
产生的复杂的残余应力。

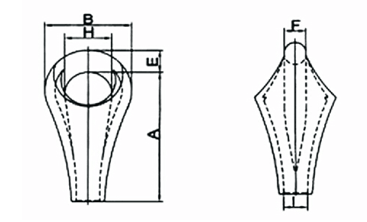

产品编号 | 钢索直径 | 主要尺寸参数（mm） | |||||
A | B | E | F | H | I | ||
HAC01 | 10-11 | 69 | 48 | 12 | 12 | 24 | 12 |
HAC02 | 12-13 | 79 | 56 | 15 | 14 | 25 | 14 |
HAC03 | 14-15 | 91 | 64 | 17 | 16 | 29 | 16 |
HAC04 | 16-17 | 103 | 70 | 19 | 18 | 31 | 18 |
HAC05 | 18-19 | 114 | 84 | 21 | 19 | 38 | 20 |
HAC06 | 20-21 | 129 | 84 | 23 | 21 | 42 | 22 |
HAC07 | 22-24 | 140 | 100 | 26 | 23 | 44 | 26 |
HAC08 | 25-27 | 158 | 100 | 28 | 25 | 48 | 29 |
HAC09 | 28-30 | 171 | 120 | 31 | 27 | 56 | 31 |
HAC10 | 31-33 | 190 | 120 | 32 | 29 | 58 | 35 |
HAC11 | 34-36 | 203 | 142 | 36 | 31 | 64 | 37 |
HAC12 | 37-39 | 225 | 142 | 39 | 35 | 68 | 40 |
HAC13 | 40-42 | 242 | 166 | 43 | 37 | 70 | 43 |
HAC14 | 43-45 | 265 | 166 | 47 | 41 | 72 | 47 |
HAC15 | 46-48 | 288 | 166 | 49 | 43 | 80 | 51 |
HAC17 | 56 | 340 | 220 | 60 | 54 | 90 | 59 |
